Vollständige Beschreibung
Hardware-Anforderungen1 Paar KH DSP Lautsprecher oder 1 Subwoofer KH 750 DSP in Kombination mit einem Paar analogen (nicht-DSP-basierten) KH-LautsprechernNeumann Messmikrofon MA 1Computer (Windows 10 ...
mehr lesenHardware-Anforderungen
1 Paar KH DSP Lautsprecher oder 1 Subwoofer KH 750 DSP in Kombination mit einem Paar analogen (nicht-DSP-basierten) KH-Lautsprechern
Neumann Messmikrofon MA 1
Computer (Windows 10 64 Bit und macOS 10.13, 10.14 or 10.15)
Audiointerface mit symmetrischem, analogen Eingang mit 48 V Phantomspeisung und 2 symmetrischen, analogen Ausgängen oder digitalem AES3-Ausgang (nur KH 750 DSP)
Netzwerk-Switch
Software-Anforderungen
Betriebssystem: Windows 10 64 Bit und macOS 10.13, 10.14 or 10.15
Neumann Automatic Monitor Alignment Software
ASIO-Treiber (für Windows)

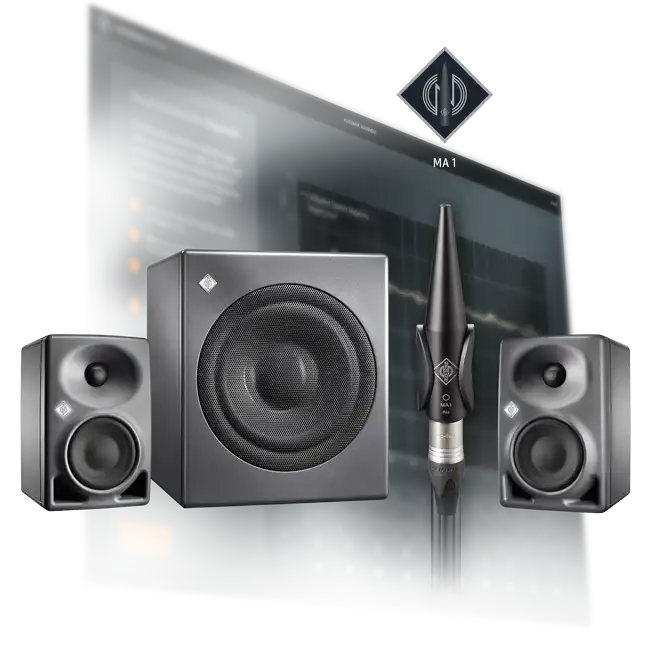

Lieferumfang
- 1x Messmikrofon - MA 1
- 1x Stativgelenk - SG 5
- 1x Quickstart-Guide
- 1x Sicherheitshinweis-Hinweise
- 1x Automatic Alignment Software (kostenloser Download auf neumann.com)
- 1x Subwoofer - KH 750 DSP
- 2x Monitor - KH 80 DSP
Technische Daten

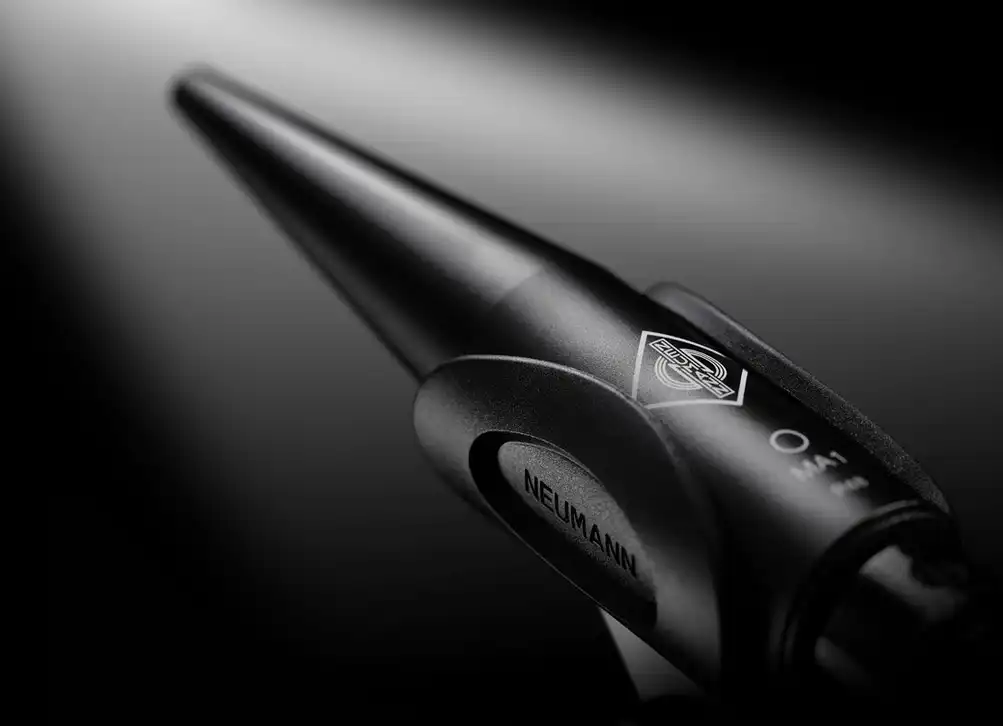

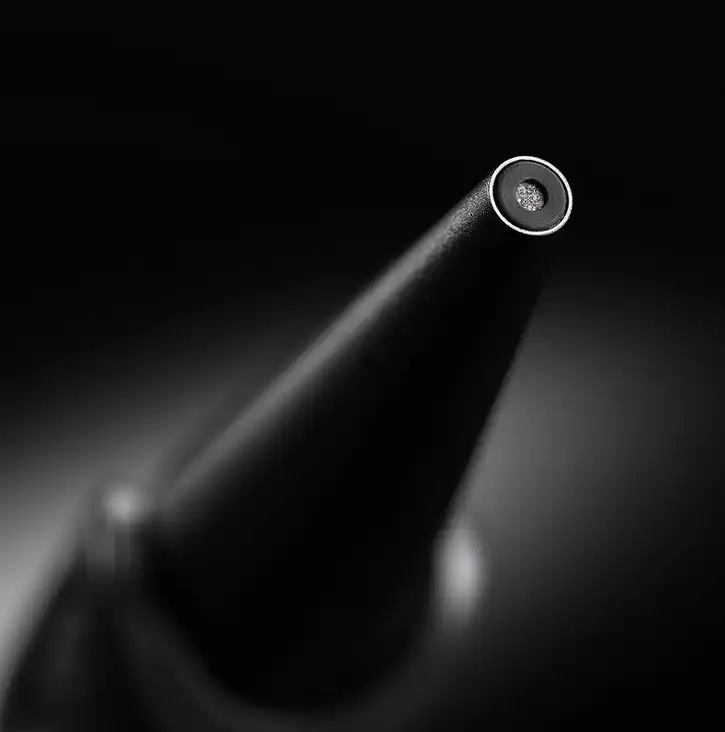

MA1 Mikrofon:
Akustische Arbeitsweise: Druckempfänger
Richtcharakteristik: Kugel
Übertragungsbereich: 20 Hz - 20 kHz
Feldübertragungsfaktor bei 1 kHz an 1 kOhm: 30 mV/Pa -30 dBV +/- 3 dB unkalibriert ...
mehr lesen
MA1 Mikrofon:
Akustische Arbeitsweise: Druckempfänger
Richtcharakteristik: Kugel
Übertragungsbereich: 20 Hz - 20 kHz
Feldübertragungsfaktor bei 1 kHz an 1 kOhm: 30 mV/Pa -30 dBV +/- 3 dB unkalibriert | 30 mV/Pa -30 dBV +/- 0,5 dB kalibriert (durch Software)
Nennimpedanz: 50 Ohm
Nennlastimpedanz: 1000 Ohm
Ersatzgeräuschpegel, CCIR1): 39 dB
Ersatzgeräuschpegel, A-bewertet1): 27 dB-A
Grenzschalldruckpegel für k < 0.5%2): 132 dB
Geräuschpegelabstand, CCIR (rel. 94 dB SPL)1): 55 dB
Geräuschpegelabstand, A-bewertet (rel. 94 dB SPL)1): 67 dB
Maximale Ausgangsspannung: 10 dBu
Stromversorgung (P48, IEC 61938): 48 V ± 4 V
Stromaufnahme (P48, IEC 61938): 3 mA
Erforderlicher Steckverbinder: XLR3F
Gewicht: 37 g
Durchmesser: 23 mm
Länge: 117 mm
Betriebsbedingungen: 0 °C - +70 °C (32 °F - 158 °F); max. 90 % bei +20 °C
Transport- / Lagerbedingungen: −20 °C - +70 °C (−4 °F - 158 °F); max. 90 % bei +20 °C
KH 750 DSP:
Akustik
Freifeld-Frequenzgang: 16 Hz … 800 Hz, ± 6 dB
Freifeld-Frequenzgang: 18 Hz … 750 Hz, ± 3 dB
Eigenstörgeräusch (bei Eingangsverstärkung von 100 dB SPL für 0 dBu): < 20 dB(A) SPL bei 10 cm
Basstauglichkeit: Maximalschalldruck im Halbraum bei 3% THD in 1 m (gemittelt zwischen 50 Hz und 100 Hz): 105,0 dB SPL
Elektronik
Eingänge: Analog: XLR / 6,3-mm-Klinke, elektronisch-symmetrisch, Digital: BNC (75 Ω): AES3; S/P-DIF
Controller-Technologie: digital, aktiv
Trennfrequenz, Flankensteilheit: 80 Hz fest
Netzspannung; Netzfrequenz: 100-240 V~; 50/60 Hz mit Standby
Mechanik
Tieftöner: 265 mm (10") mit schwarzer Metallgitterabdeckung
Abmessungen (H x B x T): 383 x 330 x 383 mm
Gewicht: 19,5 kg
KH 80 DSP:
Akustik
-6 dB Freifeld-Frequenzgang: 53 Hz … 22 kHz, ± 6 dB
-3 dB Freifeld-Frequenzgang: 57 Hz … 21 kHz, ± 3 dB
Freifeld-Frequenzgang im Durchlassbereich: 59 Hz … 20 kHz, ± 2 dB
Eigenstörgeräusch (bei Eingangsverstärkung von 100 dB für 0 dBu): < 20 dB(A) bei 10 cm
Maximalschalldruck im Vollraum / kalk. Halbraum bei 3% THD in 1 m (gemittelt zwischen 100 Hz und 6 kHz): 102,8 / 108,8 dB SPL
Elektronik
Eingänge: XLR / 6,3-mm-Klinke, analog, elektronisch-symmetrisch
Tieftonendstufe, Dauer- (Peak-) Ausgangsleistung*: 90 W (120 W)
Hochtonendstufe, Dauer- (Peak-) Ausgangsleistung*: 50 W (70 W)
Controller-Technologie: digital, aktiv
Trennfrequenz, Flankensteilheit: 1,8 kHz, 48 dB/Okt., 8. Ordnung mit Phasenkorrektur
Netzspannung; Netzfrequenz: 100-240 V~; 50/60 Hz
Mechanik
Treiber: 100 mm (4"), 25 mm (1"), mit integriertem schwarzen Metallgitter
Montagepunkte: 2 x M6-Gewinde auf der Gehäuserückseite, Abstand: 70 mm, Tiefe: 16 mm
Abmessungen (H x B x T): 233 x 154 x 194 mm
Gewicht: 3,5 kg
