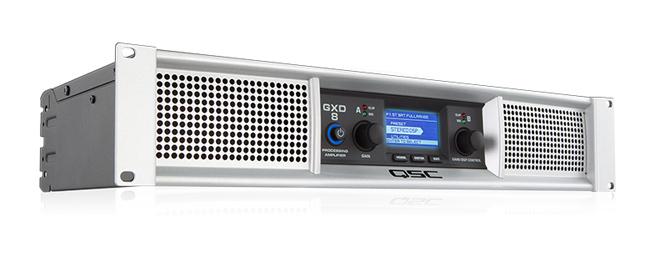

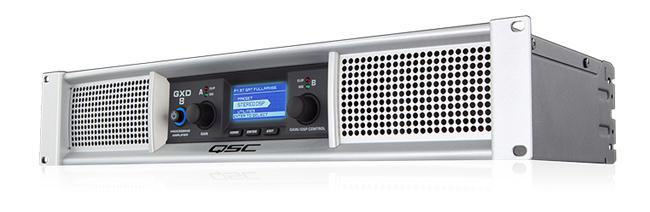

 19" 2HE Gehäuse mit 26cm Einbautiefe
|
| Class D Endstufe
|
| parallele XLR und Klinkeneingänge
|
| Speakon und Klemmterminal Lautsprecheranschlüsse
|
| integrierter DSP mit grossem LC-Display
|
| Bedienung über zwei Encoderräder und drei Taster
|
| Signalbearbeitung mit Limiter, Speakerprotection, 4-Band parametrischer EQ, 24dB LR X-Over, Linedelay (<50ms) |
| Leistungsklasse/ 4Ohm/ Kanal |
1200-9000 Watt |
| Endstufenkanäle |
2 |
| 2 Ohm Stabil |
Nein |
| Frequenzweiche |
Ja |
| DSP |
Ja |
| Endstufenaufbau |
digital |
| Kühlung |
mit Lüfter |
| Gehäuse für |
19" Rackeinbau |
Vollständige Beschreibung
Die Verstärker der GXD Serie zeichnen sich mit einer, von QSC gewohnten, hohen Qualität und Zuverlässigkeit aus und bieten ein sehr gute Preis/Leistungsverhältnis. Die kompakten 19" 2HE Gehäuse der di...
mehr lesenDie Verstärker der GXD Serie zeichnen sich mit einer, von QSC gewohnten, hohen Qualität und Zuverlässigkeit aus und bieten ein sehr gute Preis/Leistungsverhältnis. Die kompakten 19" 2HE Gehäuse der digitalen Endstufen benötigen nur knapp 26cm Einbautiefe und sind mit XLR- und Klinkeneingängen sowie Speakon- und Klemmterminals für den Anschluss der Lautsprecher ausgestattet. Die Kühlung der Elektronik erfolgt über einen temperaturgesteuerten Lüfter. Das Besondere an der GXD Serie ist der integrierte programmierbare Signalprozessor, der mit High- und Lowcut X-Over Filter, 4-Band parametrischen EQ, Allignmentdelay und Limiter pro Kanal eine optimale Abstimmung des angeschlossenen Lautsprechers und eine entsprechende Anpassung der Endstufe ermöglicht. Die Programmierung erfolgt dabei über zwei Encoderräder, drei Taster und einem übersichtlichen und informativen LC-Display. Neben, den von Haus aus abgespeicherten, Presets für übliche Lautsprecherkombinationen lassen sich alle Einstellungen speichern und natürlich auch wieder aufrufen.
Technische Daten
SPECIFICATIONS GXD 8
Stereo Mode, watts per channel
8Ω..... dynamic, both channels driven 1500 watts
4Ω..... dynamic, both channels driven 2250 watts
8Ω..... continuous, both chan...
mehr lesen
SPECIFICATIONS GXD 8
Stereo Mode, watts per channel
8Ω..... dynamic, both channels driven 1500 watts
4Ω..... dynamic, both channels driven 2250 watts
8Ω..... continuous, both channels driven 800 watts
4Ω..... continuous, both channels driven 1200 watts
Distortion (typical) < 1% THD
1 kHz at full rated power
Signal to Noise (A weighted, 20 Hz–20 kHz) 100 dB
Input Sensitivity 1.2 Vrms, 3.9 Vrms
Maximum Voltage Gain 36.5 dB
Output Circuitry Class D
Power Requirements: 1/8 power at 4Ω.....
- 100 V AC 6.2 A
- 120 V AC 5.6 A
- 230 V AC 3.2 A
Frequency Response (20 Hz–20 kHz) +0.7 dB, -0.8 dB
Dynamic Headroom (4Ω.....) 2.73 dB
Damping Factor (8Ω.....) 100
Input Impedance 20 kΩ..... (balanced), 10 kΩ..... (unbalanced)
Maximum Input Level +23.5 dBu

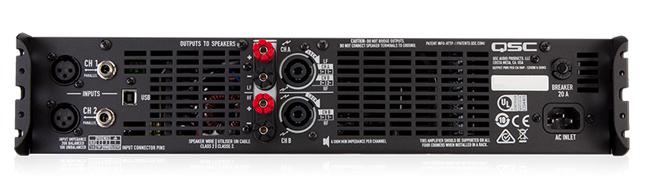

Input Connectors (each channel) 3-pin XLR/F / 1/4" TRS, balanced
Output Connectors (each channel) NL4, binding posts
NL4 pinout:
Channel A on 1+, 1-. Channel B on 2+, 2-
Channel B on 1+, 1-
Amplifier and Load Protection Short circuit, open circuit, thermal, RF protection
Load protected against DC faults

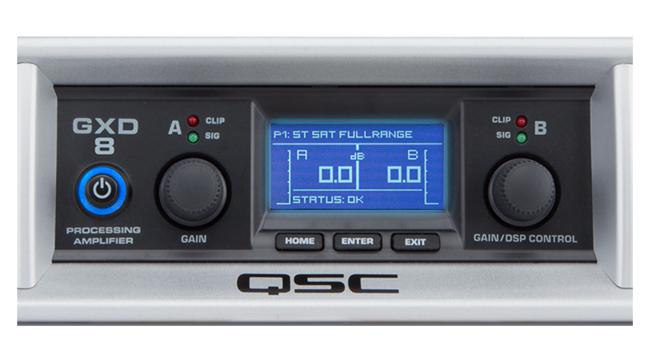

Front Panel Controls and Indicators 2 × Rotary Encoders
3 × Operational buttons (HOME, ENTER, EXIT)
2 × Green Signal LEDs indicate signal presence
2 × Red A/D Clip LEDs indicate input over-drive and/or amplifier current clipping
Blue Power LED ring indicates AC on
2.12" × 1.0", 256 × 128 pixel LCD
DSP Functions High-pass filter, 4th-order Linkwitz-Riley, adjustable frequency 20 Hz to 4 kHz
Low-pass filter, 4th-order Linkwitz-Riley, adjustable frequency 60 Hz to 4 kHz
4-band parametric EQ with variable frequency, gain, and bandwidth
Peak limiter with power, agressiveness, and impedance selection
Delay 50 msec max.
Dimensions (HWD) 3.5" (2 RU) × 19" × 10.2" (89 mm × 483 mm × 259 mm)
Weight (Net) 13.2 lb (6.0 kg)
Weight - Shipping 17.3 lb (7.8 kg)
Agency Approvals UL, CE, RoHS/WEEE compliant
Carton and Contents Power cable and quick start guide
