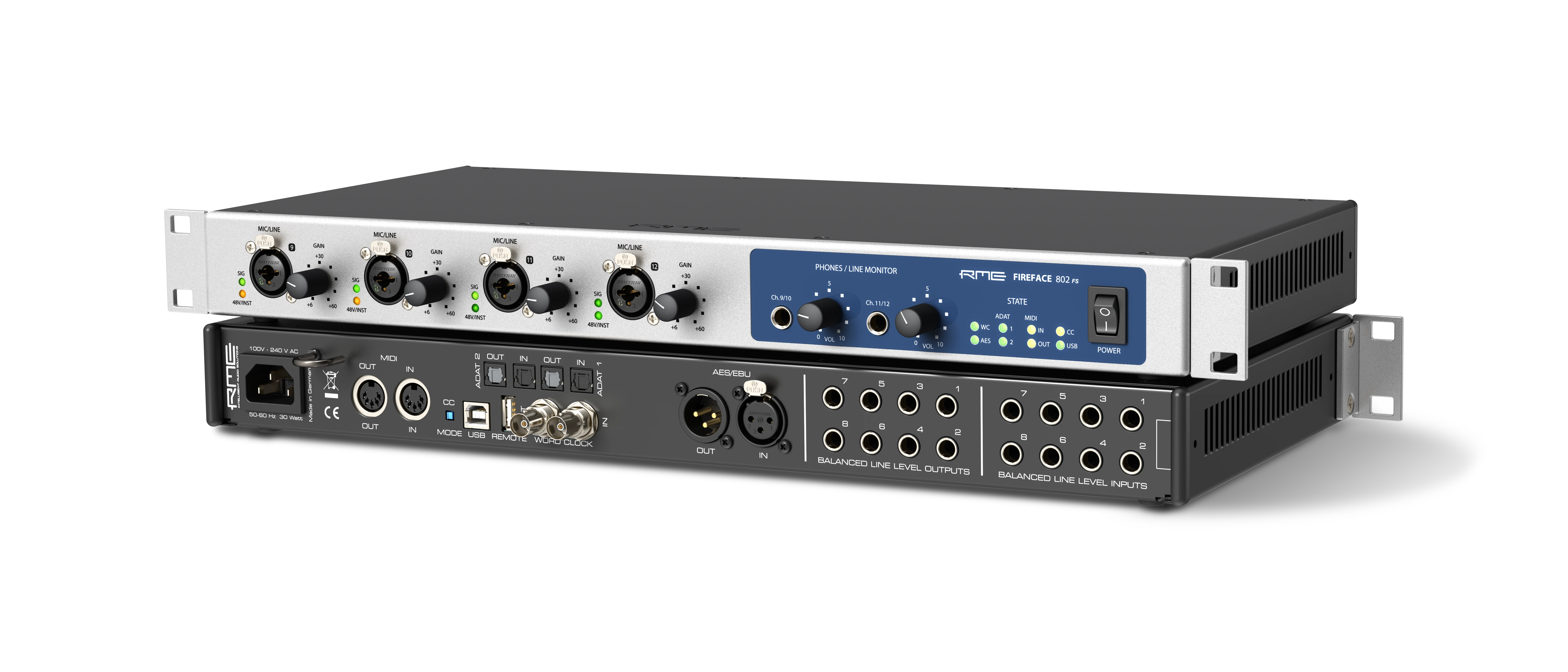

Analoger Teil
AD, Line In 1-8,Rückseite
Eingang: 6,3 mm Stereoklinke, servosymmetrisch
Rauschabstand (SNR) @:LoGain: 116 dB (AES17), 118 dBA
Rauschabstand (SNR) @:+4 dBu: 115 dB (AES17), 117 dBA
Frequenzgang @ 44.1 kHz, -0,1 dB: 8,9 Hz – 20,4 kHz
Frequenzgang @ 96 kHz, -0,5 dB: 4,3 Hz – 45,2 kHz
Frequenzgang @ 192 kHz, -1 dB: 3 Hz – 89 kHz
Filter: Short Delay Sharp, 5 / 5 / 6 Samples Latenz
THD @ -1 dBFS: < -120 dB, < 0,0001 %
THD+N @ -1 dBFS: < -110 dB, < 0,00032 %
Übersprechdämpfung: > 110 dB
Maximaler Eingangspegel: +19 dBu
Eingang: 6,3 mm Stereoklinke, elektronisch symmetriert
Eingangsimpedanz @ 1 kHz: 10 kOhm unsymmetrisch, 10,6 kOhm symmetrisch
Eingangsempfindlichkeit schaltbar Lo Gain und +4 dBu
Eingangspegel für 0 dBFS @ +19 dBu: +19 dBu
Eingangspegel für 0 dBFS @ +4 dBu: +13 dBu
Variabler Gain: 0 bis +12 dB
Minimaler Eingangspegel für 0 dBFS: +1 dBu, -1,2 dBV

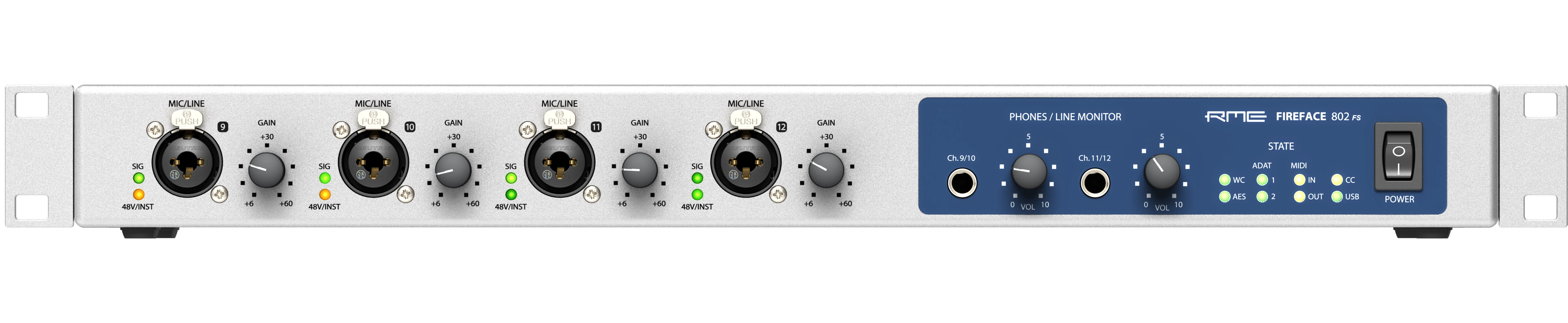

Mikrophon In 9-12, Frontseite
Wie AD, aber:
Eingang: XLR, elektronisch symmetriert
Eingangsimpedanz: 3,4 kOhm
Rauschabstand (SNR) @ Gain + 10 dB: 113 dB RMS unbewertet, 116 dBA
Regelbereich Gain: 54 dB Maximaler Eingangspegel, Gain +6 dB: +10 dBu
Maximaler Eingangspegel, Gain +60 dB: -44 dBu
CLIP LED: 0 dBFS SIG LED: -42 dBFS
Instrument In 9-12, Frontseite
Wie AD, aber:
Eingang: 6,3 mm Monoklinke unsymmetrisch
Eingangsimpedanz: 1 MOhm
Rauschabstand (SNR): 113 dB RMS unbewertet, 116 dBA
Maximaler Eingangspegel, Gain +6 dB: +21 dBu
Maximaler Eingangspegel, Gain +60 dB: -33 dBu
Frequenzgang @ 44.1 kHz, -0,5 dB: 2,5 Hz – 20,5 kHz
Frequenzgang @ 96 kHz, -0,5 dB: 2,5 Hz – 25 kHz
Frequenzgang @ 192 kHz, -1 dB:1,7 Hz – 36 kHz
DA - Stereo Monitor Output Phones (9-12)
Wie DA, aber:
Ausgang: 2 x 6,3 mm Stereoklinke, unsymmetrisch
maximaler Ausgangspegel bei 0 dBFS: +17 dBu
Max Ausgangsleistung pro Kanal, 32 Ohm Last, 0,1% THD: 210 mW (2,5 Veff, +10 dBu)
Rauschabstand (SNR): 116 dB (AES17), 118 dBA
Ausgangsimpedanz: 2 Ohm

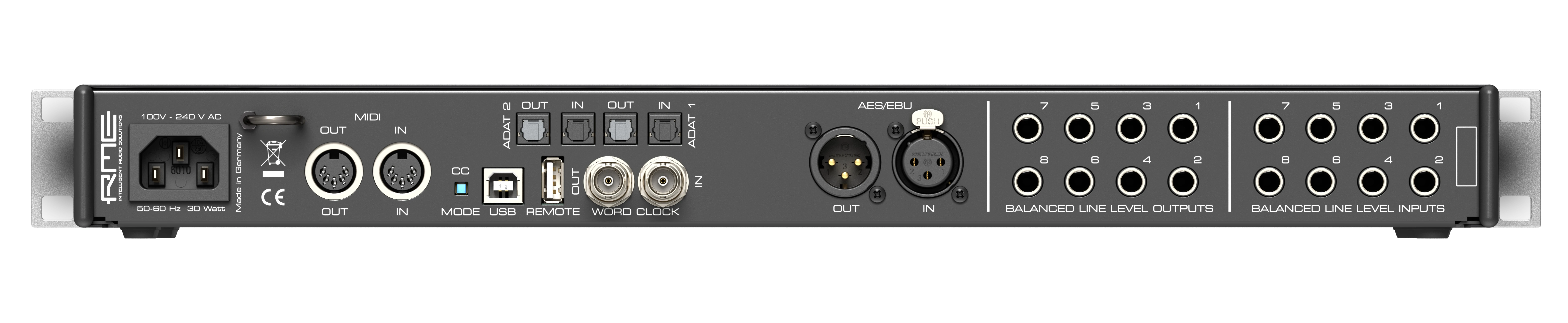

DA, Line Out 1-8, Rückseite
Ausgang: 6,3 mm Stereoklinke, servosymmetrisch
Rauschabstand (SNR) @ HiGain: 116,5 dB (AES17), 118.5 dBA
Rauschabstand (SNR) @ +4 dBu: 116 dB (AES17), 118 dBA
Rauschabstand (SNR) @ -10 dBV: 107 dB (AES17), 109 dBA
Frequenzgang @ 44.1 kHz, -0,1 dB: 0 Hz – 20,2 kHz
Frequenzgang @ 96 kHz, -0,5 dB: 0 Hz – 44,6 kHz
Frequenzgang @ 192 kHz, -1 dB: 0 Hz – 77,5 kHz
Filter: Short Delay Sharp, 6 / 6 / 6 Samples Latenz
THD+N: < -110 dB, < 0,00032 % Übersprechdämpfung: > 110 dB
Ausgangspegel schaltbar Hi Gain, +4 dBu, -10 dBV
Ausgangspegel bei 0 dBFS @ +19 dBu: +19 dBu
Ausgangspegel bei 0 dBFS @ +13 dBu: +13 dBu
Ausgangspegel bei 0 dBFS @ +4 dBu: +2 dBV (+4,2 dBu)
Ausgangsimpedanz: 75 Ohm
MIDI
1 x MIDI I/O über 5-pol DIN Buchsen
Galvanische Trennung über Optokoppler am Eingang
Hi-Speed Mode mit Jitter und Reaktionszeit typisch unter 1 ms
Getrennte 128 Byte FIFOs für Ein- und Ausgang
Digitaler Teil
Clocks: Intern, ADAT In, AES In, SPDIF In, Wordclock In
Jitterunterdrückung externer Clocks: > 50 dB (> 1 Hz)
Praktisch kein effektiver Jittereinfluss der Clock auf AD- und DA-Wandlung
PLL arbeitet selbst mit mehr als 100 ns Jitter ohne Aussetzer
Digitale Bitclock-PLL für störungsfreies Varipitch im ADAT-Betrieb
Unterstützte Samplefrequenzen: 28 kHz bis zu 200 kHz
Digitale Eingänge
AES/EBU
1 x XLR, trafosymmetriert, galvanisch getrennt, nach AES3-1992
hochempfindliche Eingangsstufe (< 0,3 Vss)
SPDIF kompatibel (IEC 60958)
Akzeptiert Consumer und Professional Format
Lock Range: 27 kHz – 200 kHz
Jitterunterdrückung: > 50 dB (> 1 Hz)
ADAT Optical
2 x TOSLINK, Format nach Alesis-Spezifikation
Standard: 2 x 8 Kanäle 24 Bit, maximal 48 kHz
Double Speed (S/MUX): 2 x 4 Kanäle 24 Bit 96 kHz
Quad Speed (S/MUX4): 2 x 2 Kanäle 24 Bit 192 kHz
Quad Speed Windows USB: 1 x 2 Kanäle 24 Bit 192 kHz
Bitclock PLL für perfekte Synchronisation auch im Varispeed-Betrieb
Lock Range: 31,5 kHz – 50 kHz
Jitterunterdrückung: > 50 dB (> 1 Hz)
SPDIF optical (ADAT 1/2)
1 x optisch, nach IEC 60958
Akzeptiert Consumer und Professional Format
Lock Range: 27 kHz – 200 kHz
Jitterunterdrückung: > 50 dB (> 1 Hz)
Word Clock
BNC
Interne Terminierung 75 Ohm schaltbar
Automatische Double/Quad Speed Detektion und Konvertierung zu Single Speed
SteadyClock garantiert jitterarme Synchronisation auch im Varispeed-Betrieb
Unempfindlich gegen DC-Offsets im Netzwerk
Signal Adaptation Circuit: Signalrefresh durch Zentrierung und Hysterese
Überspannungsschutz
Pegelbereich: 1,0 Vss – 5,6 Vss
Lock Range: 27 kHz – 200 kHz
Jitterunterdrückung: > 50 dB (> 1 Hz)
Digitale Ausgänge
AES/EBU
1 x XLR, trafosymmetriert, galvanisch getrennt, nach AES3-1992
Ausgangsspannung Professional 4,2 Vss, Consumer 2,4 Vss
Format Professional nach AES3-1992 Amendment 4 Format Consumer (SPDIF) nach IEC 60958
Single Wire Mode, Samplefrequenz 28 kHz bis 200 kHz
ADAT
2 x TOSLINK Standard: 2 x 8 Kanäle 24 Bit, maximal 48 kHz
Double Speed (S/MUX): 2 x 4 Kanäle 24 Bit 96 kHz
Quad Speed (S/MUX4): 2 x 2 Kanäle 24 Bit 192 kHz
Quad Speed Windows USB: 1 x 2 Kanäle 24 Bit 192 kHz
SPDIF optical (ADAT 1/2)
Format Consumer (SPDIF) nach IEC 60958
Samplefrequenz 28 kHz bis 200 kHz
Word Clock
BNC
Maximaler Pegel: 5 Vss
Pegel bei Terminierung mit 75 Ohm: 4,0 Vss
Innenwiderstand: 10 Ohm
Frequenzbereich: 27 kHz – 200 kHz
Allgemeines
Stromversorgung: Internes Schaltnetzteil, 100 - 240 V AC, 30 Watt
Minimaler Leistungsbedarf: 15 Watt Typischer Leistungsbedarf: 22 Watt
Maße mit Rackohren (BxHxT): 483 x 44 x 242 mm
Maße ohne Rackohren/Bügel (BxHxT): 436 x 44 x 236 mm
Gewicht: 2,8 kg Temperaturbereich: +5° bis zu +50° Celsius
Relative Luftfeuchtigkeit: < 75%, nicht kondensierend
