Die Vorverstärkung übernehmen zwei Burr-Brown OPA 2134 SoundPlus™ Operationsverstärker. Diese sind speziell für audiophile Schaltungen entwickelt worden und zeichnen sich durch extrem geringes Rauschen und minimalste Verzerrungen von nur 0,00008% aus.
Dank einer echten FET-Stufe erzielt der OPA2134 eine Slew Rate von 20V/µs, die ihn zum High-Speed-Operationsverstärker macht. Dies hat unmittelbart einen positiven Effekt auf die Lebendigkeit und Spielfreude.
Des Weiteren sind Folienkondensatoren mit niedriger Kapazität als Bypass-Kondensatoren der Koppelelkos im Signalweg verbaut, was für eine präzisere Übertragung der hochfrequenten Signalanteile sorgt.
Als Koppelkondensatoren kommen die exzellenten Panasonic ‚Electric Double Layer‘ Gold–Elektrolytkondensatoren zum Einsatz. Sie bietet die höchste Speicherkapazität aller Kondensator-Technologien.
Die Endstufe
Die Endstufe des Kopfhörerverstärkers ist als Gegentaktverstärker im Class AB-Betrieb konzipiert. Die bipolaren Transistoren teilen sich dabei die Verstärkung der positiven und negativen Halbwelle, was eine höhere Verstärkung und eine größere Ausgangsspannung als im Class A-Betrieb, bei dem nur ein Transistor beide Halbwellen verstärkt, erzeugt.
Die Endstufentransistoren sind thermisch gekoppelt und laufen so besonders koherent, was zu einem konsistenten und stabilen Klangbild beiträgt.
Die Spannungsversorgung verfügt über eine Buffer-Schaltung mit niedrigem Quellwiderstand und sorgt so für großzügige Stromreserven auch beim Betrieb von niederohmigen Kopfhörern.
Die Revolution
im Kopfhörerverstärker ist die Phonitor Matrix, mit regelbaren Crossfeed, dank derer du Mixe mit Kopfhörer erstellen kannst, die genauso klingen wie über Lautsprecher.

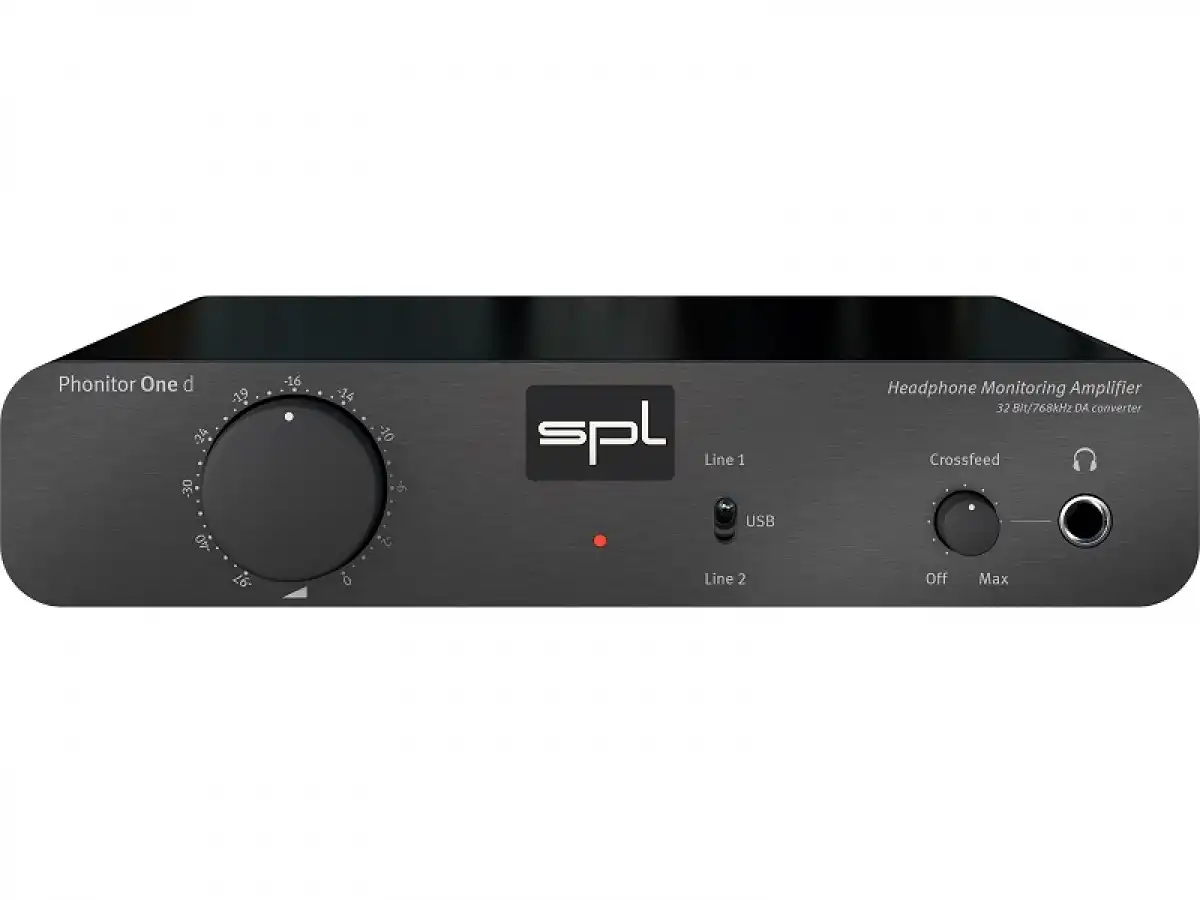

Die Phonitor Matrix hat in der größten Ausbaustufe drei Einstellparameter: Crossfeed, Speaker Angle und Center Level.
Im Phonitor One d sind der Center Level auf -1 dB und der Lautsprecher-Aufstellwinkel auf 30° voreingestellt. Dies sind die am meisten verwendeten Werte.
Die Crossfeed-Funktion bestimmt das Übersprechend der Kanäle, die sogenannte interaurale Pegeldifferenz. Die Intensität des Crossfeed ist stufenlos regelbar.
Im Beginn des Regelweges ist die Funktion nicht im Audioweg. Sie wird erst durch Hinzuregeln per Relais dazu geschaltet (Hystereseschaltung). Das Audiosignal durchläuft die Crossfeed-Stufe also nicht, wenn dies nicht gewünscht sein sollte.
Drei Stereo-Eingänge

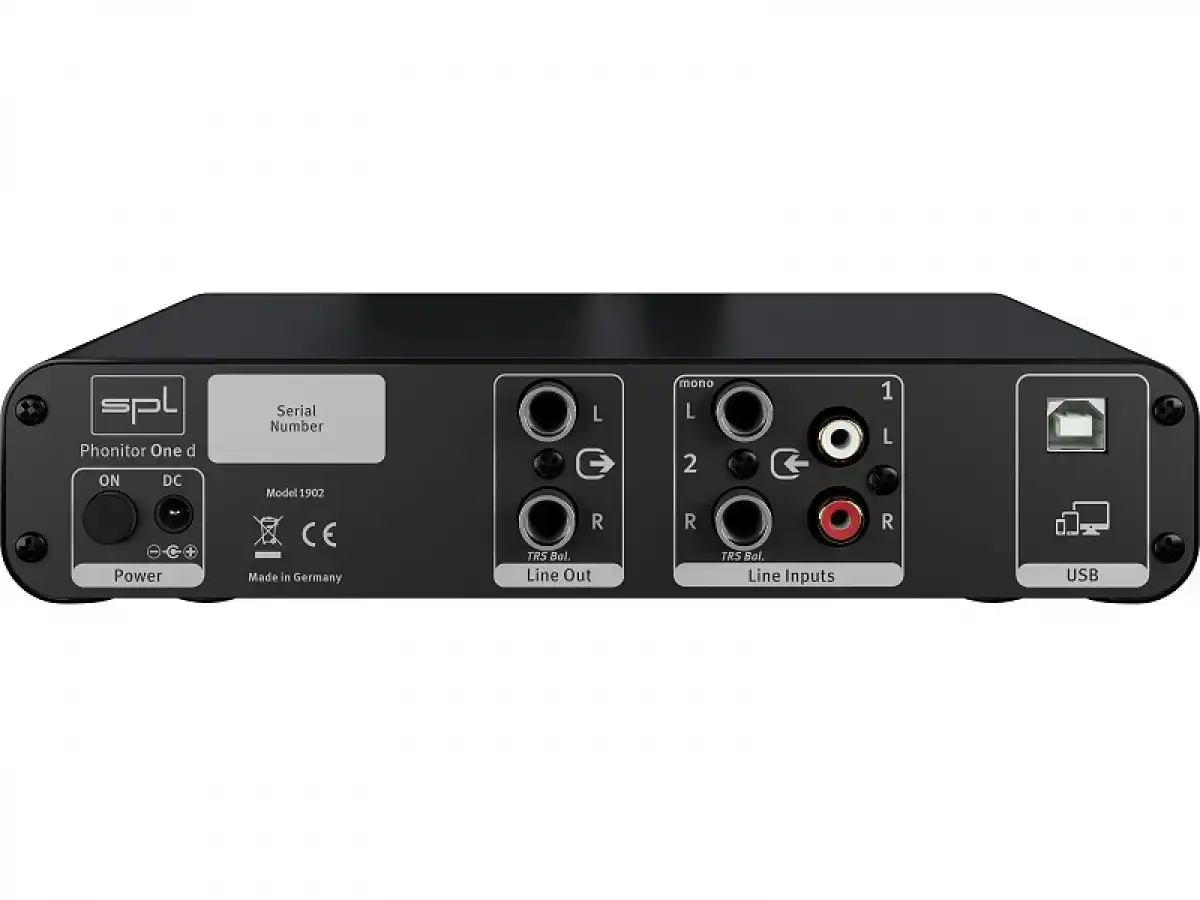

An den Phonitor One d können zwei analoge Stereoeingänge und ein digitaler USB-Eingang angeschlossen werden. Der Computer, das Tablet oder das Phone werden vorzugsweise über USB angeschlossen.
Andere Zuspieler wie CD-Player, Mischpult, Synthesizer oder eine analoge Bandmaschine/Tape Deck können symmetrisch (TRS-Klinken) oder unsymmetrisch (Cinch) an den analogen Line Inputs angeschlossen werden.
32-Bit DA-Wandler
Als Wandlerchip kommt der Premium AK4490 zum Einsatz, der der neuen Generation von Premium-32-Bit DACs angehört und mit AKM‘s Velvet Sound® ausgestattet ist. Diese Technologie macht feinste Details dank der Low-Distortion Architektur hörbar.
Es werden Abtastfrequenzen bis 768kHz PCM (16-fache CD-Auflösung) sowie die Wiedergabe von DSD (Direct Stream Digital) bis zu einer Auflösung von DSD4 oder DSD256 (11.2 MHz) unterstützt.
Damit qualifiziert sich der Phonitor One d für die derzeit höchstauflösende Audiowiedergabe.
Die USB-Verbindung ist Class Compliant. Das heißt, daß alle Mac Computer und iOS-Geräte wie iPads und iPhones ohne Treiberinstallation die volle Leistungsbandbreite des DA-Wandlers nutzen können.
iOS-Geräte benötigen den Camera- Adapter. Für Windows wird ein Treiber benötigt, den du am Ende dieser Seite runterladen kannst.
Line Ausgang
Das gewählte Eingangssignal wird am Line Out unverändert wieder ausgegeben. Somit kann der Phonitor One d zwischen Geräte geschleift werden, ohne einen Ausgang zu „verlieren“.
Sollen beispielsweise mehrere Personen über Kopfhörer mithören, so kann ein Kopfhörerverstärker einfach am Line Out angeschlossen werden.
Aber man auch das Signal analog aufnehmen oder zu einem Mixer schicken, um es dort weiter zu verarbeiten.
Somit ist der Phonitor One d auch als hochmoderner DA-Wandler einsetzbar, der sich für weitere Aufgaben empfiehlt.
Stromversorgung
Guter Sound beginnt immer mit der Stromversorgung. Hier legt man den Grundstein für die Leistungsfähigkeiten des gesamten Geräts.
Obwohl wir „nur“ ein 12-V-Steckernetzteil mitliefern, so wird doch im sekundären Netzteil daraus ein Spannungsspiegel von +/-17 Volt für die analogen Audiosektionen generiert mit denen professionelle Pegel von bis zu +22,5 dB erzielbar sind!
Eine aufwendige Low-Drop-Betriebsspannungsregelung sorgt für mehr „Saft“ und regelt auch dann noch sauber, wenn maximalen Spannungen erreicht werden.
Volle Power liefert der Phonitor One d, wenn er mit dem mitgelieferten 1,5 A-Netzteil betrieben wird. Verwende ausschließlich das mitgelieferte externe Netzteil. Der ON-Schalter nimmt den Phonitor One d in Betrieb.
