Unterstützt PoE (Power over Ethernet)
Bis zu 24bit/96kHz
Enthält eine Vielzahl von DSP-Funktionen für den optimalen Einsatz in verschiedenen Szenen/Umgebungen (Ausgangseffekte, 4 in/4 out Matrix-Mixer)
Unterstützt Dante Daisy Chain; dadurch können zwei Dante Compact Processor Modelle ohne Netzwerk-Switch verbunden werden
Flexible Szenenvoreinstellungsfunktion ermöglicht die Arbeit in verschiedenen Bereichen (bis zu 50 Voreinstellungen)
2 Arten von Benutzersteuerungssoftware für Windows/Mac/iOS/Android-Geräte verfügbar:
Für die vollständige Steuerung: Auswahl des Eingangs-/Ausgangs-Routings, DSP-/Design-/Szeneneinstellungen des gesamten Systems usw.
Für die einfache Steuerung: einfaches App-Design für nur die notwendigen Funktionen wie z.B. Bereichslautstärke-Einstellungen, etc.
Fernsteuerung über Dante
Größe für Halb-Rack-Montage
Ausgestattet mit Anzeigen, die den LAN/Dante-Verbindungsstatus und die Abtastrate anzeigen
Ausgestattet mit Signalanzeigen, die Line-Ausgangssignale überwachen
Konfigurierbarer Referenzpegel (nur über Fernsteuerung)
Winkel für Aufputz-Rackmontage zur Installation unter Schreibtischen enthalten

AC-Adapter PS-P1220E für redundante Stromversorgung erhältlich
Regal AK-RS1 zur Installation und Aufbewahrung von zwei Dante-Kompaktprozessoren in einem 19-Zoll-Rack-Gehäuse

Mit den Atomic Outputs des 10MX können bis zu 10 Geräte gleichzeitig getaktet werden
2 x S/PDIF- und 2 x AES/EBU-Masterclocking-Ausgänge mit bis zu 192 kHz
Intuitives Software-Bedienfeld
PC/Mac-Verbindung über USB, ermöglicht Fernsteuerung und Firmware-Upgrades
Atomare Taktung

Digitale Anschlüsse; AES/EBU-, S/PDIF- und TOSLINK-Ports
Wordclock- und Atomic Clock-Eingang
USB-Anschluss ist USB 3.0 kompatibel
Frontseitig zwei regelbare Kopfhörerausgänge
Große Touchbedienfeld.

Intuitive, menüfreie Benutzeroberfläche mit Dreifach-Display
Akustisch fokussierte Taktung der vierten Generation, jetzt mit 64-Bit-DSP
Doppelt redundante Stromversorgung für zusätzliche Zuverlässigkeit
Ofengesteuerter Quarzoszillator oder atomarer Eingang für extrem niedrigen Jitter
Werkskalibrierung mit einer Genauigkeit von mehr als +/-0,02PPM über Atomtakt
Rekalibrierung vor Ort auf Atomtakt für eine Genauigkeit von mehr als +/-0,02 PPM
Immer eingeschaltete "Superclock" zur Unterstützung von Digidesign Pro Tools Systemen
Stromversorgung: 12VDC Eingang 95-245 VAC Eingang
Eingänge: 1 AES/EBU 2 Wordclock 1 S/PDIF 1 Video 1 Atomic
Audio A-Ausgänge: 2 AES/EBU 2 S/PDIF 8 Wordclock
Audio B-Ausgänge: 1 AES/EBU 1 S/PDIF 4 Wordclock
Audio C-Ausgänge: 1 AES/EBU 1 S/PDIF 4 Wordclock
HD-Video: 3 Generatoren. 2 Ausgänge an jedem Generator.
SD-Video: Gleichzeitige PAL- und NTSC-Generatoren 1 NTSC 1 PAL 1 NTSC/PAL umschaltbar auf der Frontplatte 1 NTSC60/PAL48 umschaltbar auf der Frontplatte

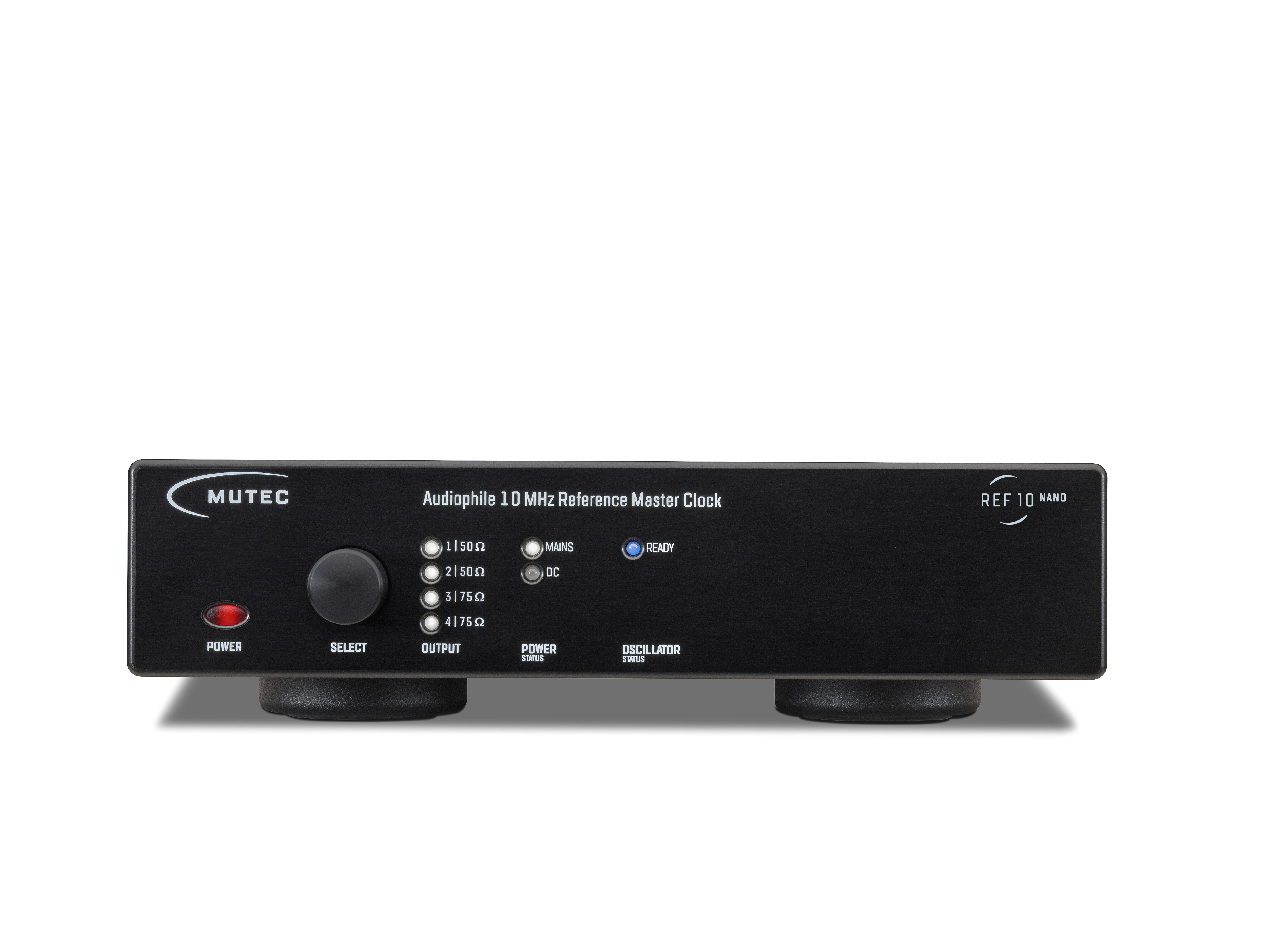

2 x BNC-Ausgang für 10‑MHz‑Referenztaktsignale, 75 Ω-Terminierung, unsymmetrisch


Signalformat aller Schnittstellen

Rechteck, 10,000 MHz, 2 Vpp, 50:50 Tastverhältnis


Taktgenerierung

Typ: 10.000 MHz Low-Noise ofenkontrollierter Quarzoszillator (OCXO)
Frequenzstabilität bei Auslieferung: < +/-0.01 ppm
Frequenzstabilität im Temperaturbereich von -20 °C bis +70 °C: < +/-0.03 ppm
Kurzzeitstabilität (Allan deviation) bei Tau = 1 s: 1 x 10-12 (typisch)
Alterung nach zehn Tagen Betrieb:
< +/-0.0002 ppm (pro Tag),
< +/-0.03 ppm (erstes Jahr),
< +/-0.2 ppm (zehn Jahre)
Aufwärmzeit bei +25 °C: <5 min


Phasenrauschen, gemessen an den Ausgängen des REF10 NANO

Phasenrauschen über Frequenz am Ausgang des REF10 NANO gemessen
Phasenrauschen über Frequenz am Ausgang des REF10 NANO gemessen
Phasenrauschen dBc/Hz
1 Hz: ≤ -112
10 Hz: ≤ -142
100 Hz: ≤ -158
1000 Hz: ≤ -164
Noise floor: ≤ -167

Jitter-Verhalten, gemessen an den Ausgängen des REF10 NANO

1-100 Hz: ≈ 30 fs

Jitter-Messdiagramm des REF10 NANO
Jitter-Messdiagramm des REF10 NANO

Hinweis: Bei den Messdaten handelt es sich um Mittelwerte. Geringfügige Abweichungen in der Produktion sind nicht auszuschließen.

Spannungsversorgung

Netzteil

Typ: internes Schaltnetzteil
Eingangsspannungsbereich: 85-305 V, 50-60 Hz
Leistungsverbrauch: 7 W während der Aufwärmphase (<10 min), 4 W im Betrieb

Gleichspannungseingang (DC)

Eingangsspannungsbereich: 15 V
Leistungsverbrauch: max. 7 W


Mechanische Daten

Gehäusegröße/Material/Farbe: 196 x 44 x 300 mm (BxHxT, ohne Steckverbinder und Gehäusefüße), 1,5 mm Stahl, schwarz-pulverbeschichtet
Frontblendenmaße/Material/Oberfläche/Farbe: 198 x 44 x 6 mm (BxHxT), Aluminium, eloxiertes Aluminium inkl. Untereloxal- oder Siebaufdruck, silber oder schwarz
Gewicht: 2070 g ohne Verpackung

Relaisbasierte analoge Lautstärkeregelung für präzises Monitoring
Masterclock mit Antelope AFC-Jitter-Management der 4. Generation
Anschlüsse für S/PDIF, TOSlink, AES und USB
Intuitives Software-Bedienfeld für Mac/Windows

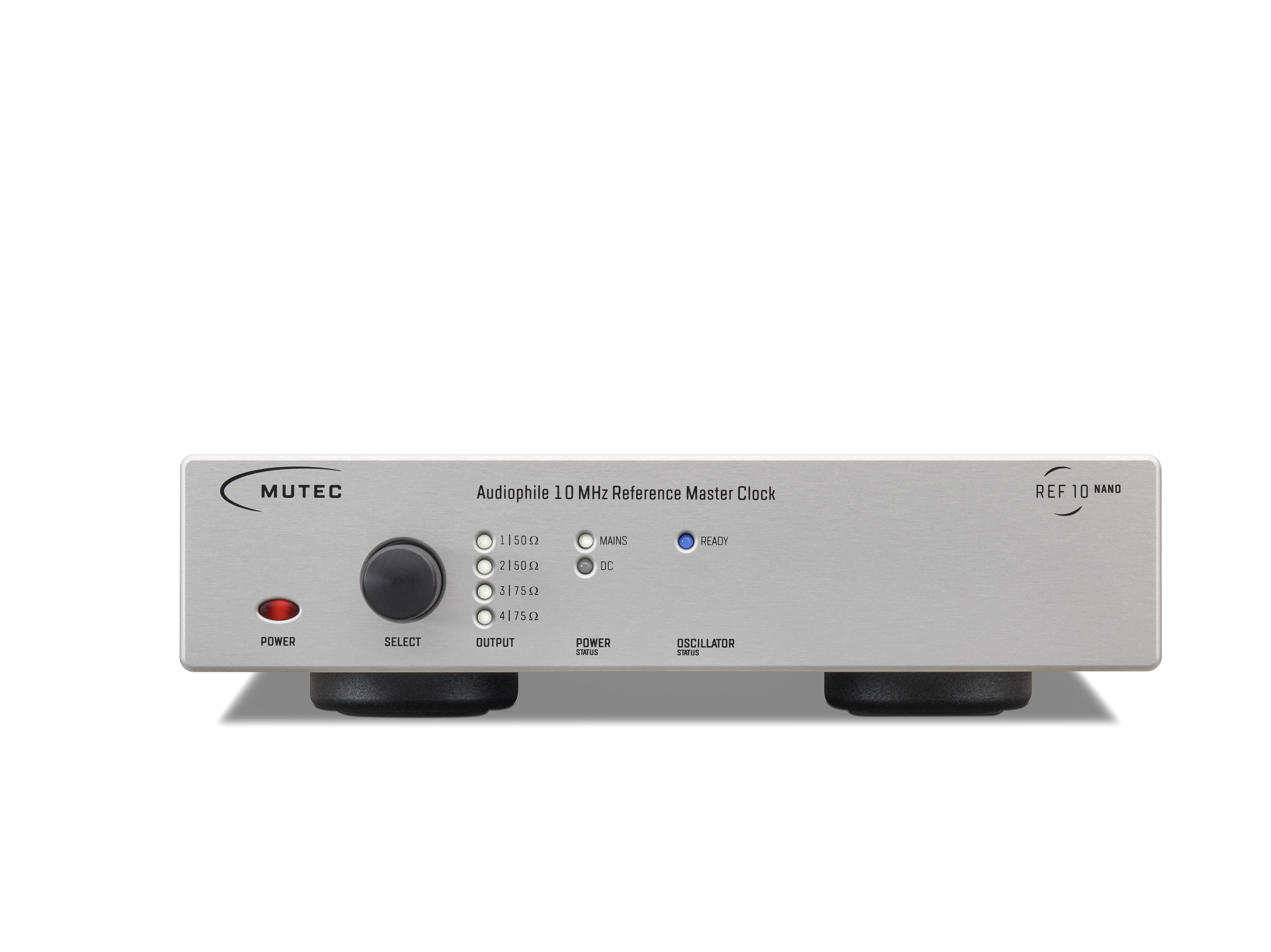

2 x BNC-Ausgang für 10‑MHz‑Referenztaktsignale, 75 Ω-Terminierung, unsymmetrisch


Signalformat aller Schnittstellen

Rechteck, 10,000 MHz, 2 Vpp, 50:50 Tastverhältnis


Taktgenerierung

Typ: 10.000 MHz Low-Noise ofenkontrollierter Quarzoszillator (OCXO)
Frequenzstabilität bei Auslieferung: < +/-0.01 ppm
Frequenzstabilität im Temperaturbereich von -20 °C bis +70 °C: < +/-0.03 ppm
Kurzzeitstabilität (Allan deviation) bei Tau = 1 s: 1 x 10-12 (typisch)
Alterung nach zehn Tagen Betrieb:
< +/-0.0002 ppm (pro Tag),
< +/-0.03 ppm (erstes Jahr),
< +/-0.2 ppm (zehn Jahre)
Aufwärmzeit bei +25 °C: <5 min


Phasenrauschen, gemessen an den Ausgängen des REF10 NANO

Phasenrauschen über Frequenz am Ausgang des REF10 NANO gemessen
Phasenrauschen über Frequenz am Ausgang des REF10 NANO gemessen
Phasenrauschen dBc/Hz
1 Hz: ≤ -112
10 Hz: ≤ -142
100 Hz: ≤ -158
1000 Hz: ≤ -164
Noise floor: ≤ -167

Jitter-Verhalten, gemessen an den Ausgängen des REF10 NANO

1-100 Hz: ≈ 30 fs

Jitter-Messdiagramm des REF10 NANO
Jitter-Messdiagramm des REF10 NANO

Hinweis: Bei den Messdaten handelt es sich um Mittelwerte. Geringfügige Abweichungen in der Produktion sind nicht auszuschließen.

Spannungsversorgung

Netzteil

Typ: internes Schaltnetzteil
Eingangsspannungsbereich: 85-305 V, 50-60 Hz
Leistungsverbrauch: 7 W während der Aufwärmphase (<10 min), 4 W im Betrieb

Gleichspannungseingang (DC)

Eingangsspannungsbereich: 15 V
Leistungsverbrauch: max. 7 W


Mechanische Daten

Gehäusegröße/Material/Farbe: 196 x 44 x 300 mm (BxHxT, ohne Steckverbinder und Gehäusefüße), 1,5 mm Stahl, schwarz-pulverbeschichtet
Frontblendenmaße/Material/Oberfläche/Farbe: 198 x 44 x 6 mm (BxHxT), Aluminium, eloxiertes Aluminium inkl. Untereloxal- oder Siebaufdruck, silber oder schwarz
Gewicht: 2070 g ohne Verpackung
